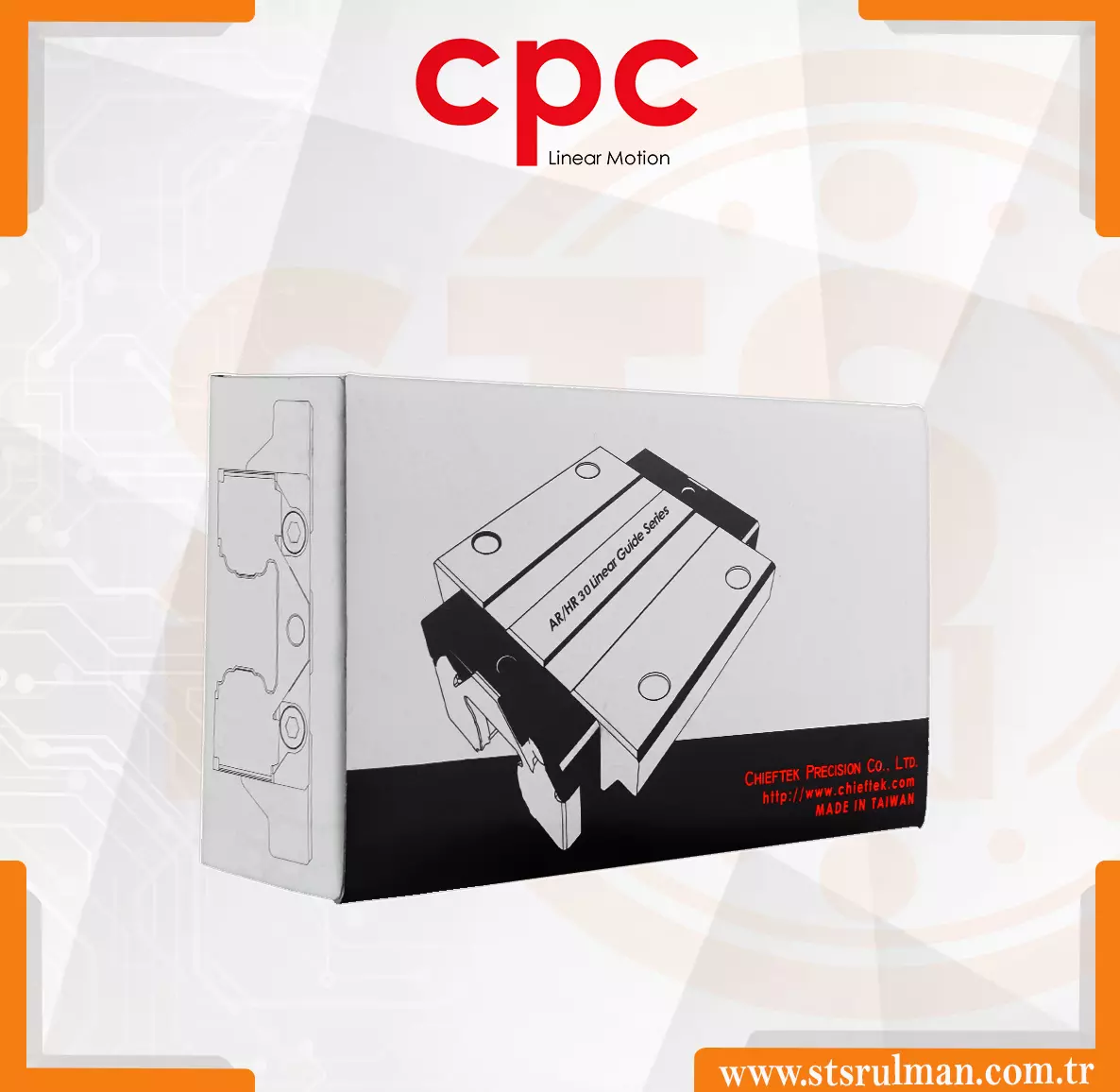

HRC 30 FN CPC Lineer Araba
₺ 7.730,95
Stokta
Açıklama
Model Code | MountingDimensions | Rail Dimensions(mm) | Block Dimensions(mm) | |||||||||||||
H | W2 | W1 | H1 | P | Dxdxg1 | W | L | L1 | h2 | P1 | P2 | Mxg2 | M1 | T | N1 | |
| HRC 15 FN | 24 | 16 | 15 | 15 | 60 | 7.5×4.5×5.3 | 47 | 55,5 | 40,3 | 20,7 | 30 | 38 | M5x7 | M4 | 7 | M3x6.5 |
| HRC 20 FN | 30 | 21,5 | 20 | 20 | 60 | 9.5x6x8.5 | 63 | 69 | 52 | 25 | 40 | 53 | M6x10 | M5 | 10 | M3x7.5 |
| HRC 25 FN | 36 | 23,5 | 23 | 23 | 60 | 11x7x9 | 70 | 81,2 | 62,2 | 30 | 45 | 57 | M8x12 | M6 | 12 | M6x7.5 |
| HRC 30 FN | 42 | 31 | 28 | 27 | 80 | 14x9x12 | 90 | 95,5 | 71,5 | 35,2 | 52 | 72 | M10x15 | M8 | 16 | M6x8.5 |
| HRC 35 FN | 48 | 33 | 34 | 32 | 80 | 14x9x12 | 100 | 111,2 | 86,2 | 40,4 | 62 | 82 | M10x15 | M8 | 16 | M6x10 |
| HRC 45 FN | 60 | 37,5 | 45 | 39 | 105 | 20x14x17 | 120 | 135,5 | 102,5 | 50,7 | 80 | 100 | M12x18 | M10 | 19 | PT1/8×12.5 |
| HRC 55 FN | 70 | 43,5 | 53 | 46 | 120 | 24x16x18 | 140 | 155,6 | 118,6 | 58 | 95 | 116 | M14x20 | M12 | 20 | PT1/8×14.5 |
| HRC FL Series | ||||||||||||||||
| HRC 20 FL | 30 | 21,5 | 20 | 20 | 60 | 9.5x6x8.5 | 63 | 87,2 | 70,2 | 25 | 40 | 53 | M6x10 | M5 | 10 | M3x7.5 |
| HRC 25 FL | 36 | 23,5 | 23 | 23 | 60 | 11x7x9 | 70 | 105 | 86 | 30 | 45 | 57 | M8x12 | M6 | 12 | M6x7.5 |
| HRC 30 FL | 42 | 31 | 28 | 27 | 80 | 14x9x12 | 90 | 118 | 94 | 35,2 | 52 | 72 | M10x15 | M8 | 16 | M6x8.5 |
| HRC 35 FL | 48 | 33 | 34 | 32 | 80 | 14x9x12 | 100 | 136,6 | 111,6 | 40,4 | 62 | 82 | M10x15 | M8 | 16 | M6x10 |
| HRC 45 FL | 60 | 37,5 | 45 | 39 | 105 | 20x14x17 | 120 | 171,5 | 138,5 | 50,7 | 80 | 100 | M12x18 | M10 | 19 | PT1/8×12.5 |
| HRC 55 FL | 70 | 43,5 | 53 | 46 | 120 | 24x16x18 | 140 | 202,5 | 165,5 | 58 | 95 | 116 | M14x20 | M12 | 20 | PT1/8×14.5 |
Model Code | Block Dimensions(mm) | LoadCapacities(KN) | Static Moment(Nm) | Weight | ||||||||||
N2 | N3 | E | S1 | S2 | S3 | S4 | C | C0 | Mr0 | Mp0 | My0 | Block(g) | Rail(g/m) | |
| HRC 15 FN | M3x6 | P3 | 3,5 | 4,5 | 7,5 | 7,8 | 8,9 | 9,9 | 17,5 | 140 | 105 | 105 | 190 | 1290 |
| HRC 20 FN | M3x5.5 | P4 | 10 | 6 | 9,4 | 9 | 9,7 | 17,1 | 30,0 | 325 | 230 | 230 | 396 | 2280 |
| HRC 25 FN | M3x6.5 | P4 | 12 | 8 | 12,3 | 11,6 | 12,6 | 24,8 | 42,5 | 540 | 385 | 385 | 626 | 3020 |
| HRC 30 FN | M6x5 | P5 | 12 | 7,5 | 12 | 14,8 | 14,5 | 32,8 | 53,7 | 845 | 565 | 565 | 1110 | 4380 |
| HRC 35 FN | M6x7 | P5 | 12 | 8 | 15 | 17,4 | 18,1 | 45,9 | 82,9 | 1700 | 1080 | 1080 | 1550 | 6790 |
| HRC 45 FN | M6x10.5 | P5 | 14 | 11,1 | 18,1 | 17,3 | 17,3 | 71,3 | 122,1 | 3200 | 1910 | 1910 | 2747 | 10530 |
| HRC 55 FN | M6x12.5 | P5 | 14 | 12 | 19,5 | 28,5 | 29,5 | 103,4 | 173,1 | 5030 | 3120 | 3120 | 5260 | 14060 |
| HRC FL Series | ||||||||||||||
| HRC 20 FL | M3x5.5 | P4 | 10 | 6 | 9,4 | 18,1 | 18,8 | 20,4 | 38,5 | 415 | 390 | 390 | 504 | 2280 |
| HRC 25 FL | M3x6.5 | P4 | 12 | 8 | 12,3 | 23,5 | 24,5 | 30,7 | 57,7 | 735 | 710 | 710 | 870 | 3020 |
| HRC 30 FL | M6x5 | P5 | 12 | 7,5 | 12 | 25,7 | 25,8 | 39,6 | 70,2 | 1105 | 950 | 950 | 1385 | 4380 |
| HRC 35 FL | M6x7 | P5 | 12 | 8 | 15 | 30,1 | 30,8 | 54,7 | 106,5 | 2185 | 1755 | 1755 | 2000 | 6790 |
| HRC 45 FL | M6x10.5 | P5 | 14 | 11,1 | 18,1 | 35 | 35 | 89,5 | 169,1 | 4430 | 3460 | 3460 | 4280 | 10530 |
| HRC 55 FL | M6x12.5 | P5 | 14 | 12 | 19,5 | 42 | 43 | 129,9 | 239,7 | 6965 | 5855 | 5855 | 7480 | 14060 |
